خازن یک جزء الکترونیکی است که برای ذخیرهسازی انرژی الکتریکی در یک میدان الکتریکی طراحی شده است. این وسیله به صورت دو صفحه هادی (الکترود) که با یک عایق (دی الکتریک) از هم جدا شدهاند، ساخته میشود.
ساختار خازن
- دو صفحه (الکترود): این صفحات معمولاً از مواد هادی مانند فلز ساخته شدهاند.
- دی الکتریک: این ماده عایق، بین دو صفحه قرار دارد و همچنین نوع دی الکتریک میتواند بر عملکرد خازن تأثیر گذار باشد. مواد مختلفی مانند سرامیک، پلاستیک، کاغذ یا الکترولیت ممکن است استفاده شوند.
نحوه کارکرد خازن
- شارژ کردن: هنگامی که ولتاژ به دو صفحه خازن اعمال میشود، الکترونها از یک صفحه به صفحه دیگر منتقل میشوند. این عمل باعث میشود یک صفحه دارای بار مثبت و دیگری دارای بار منفی شود. این حالت ایجاد یک میدان الکتریکی بین دو صفحه میکند.
- ذخیرهسازی انرژی: میدان الکتریکی ایجاد شده بین دو صفحه، انرژی الکتریکی را در خود ذخیره میکند. مقدار انرژی ذخیره شده در یک خازن به ظرفیت آن (به فاراد) و ولتاژ اعمال شده بستگی دارد و با فرمول زیر محاسبه میشود:
که در اینجا (E) انرژی ذخیره شده، (C) ظرفیت (به فاراد) و (V) ولتاژ (به ولت) است. - دشارژ کردن: زمانی که دو صفحه خازن به یک بار الکتریکی متصل شوند، انرژی ذخیره شده در میدان الکتریکی آزاد میشود. الکترونها از صفحه منفی به صفحه مثبت حرکت میکنند و بار خازن خالی میشود.
مفهوم فرکانس به طور کلی با رفتار خازنها در مدارها مرتبط است. در زیر به چند جنبه مرتبط با فرکانس خازنها اشاره میشود:
فرکانس قطع (Cutoff Frequency):
در مدارهای فیلتر، مانند فیلترهای Low-Pass و High-Pass، خازنها نقش کلیدی دارند. فرکانس قطع به فرکانسی اطلاق میشود که در آن پاسخ فرکانسی مدار به نیمه کاهش مییابد. این فرکانس معمولاً با فرمول زیر محاسبه میشود:
که در اینجا:
- (f_c) فرکانس قطع (به هرتز)
- (R) مقاومت (به اهم)
- (C) ظرفیت خازن (به فاراد)
فرکانس رزونانس:
در مدارهای رزونانسی که شامل خازن و القاگر (Inductor) هستند، فرکانس رزونانس به فرکانسی اطلاق میشود که در آن امپدانس کل مدار به حداقل میرسد و جریان بیشینه میشود. فرکانس رزونانس با فرمول زیر محاسبه میشود:
که در اینجا:
- (f_0) فرکانس رزونانس (به هرتز)
- (L) اندوکتانس (به هنج)
- (C) ظرفیت خازن (به فاراد)
پاسخ فرکانسی خازن:
خازنها با فرکانسهای مختلف به صورت متفاوت عمل میکنند. در فرکانسهای بالا، خازن به عنوان یک مدار کوتاه عمل کرده و جریان بیشتری از خود عبور میدهد. در فرکانسهای پایین، خازن به صورت مدار باز عمل میکند و جریان کمتری عبور میدهد.بنابراین، فرکانس خازن معمولاً به پاسخ خازن به سیگنالهای AC و تعامل آن با مقاومت، القاگر و دیگر اجزای مدار اشاره دارد و بسته به نوع مدار و شرایط کاری متفاوت است.
کاربردها
خازنها در بسیاری از مدارهای الکتریکی و الکترونیکی استفاده میشوند، از جمله:
- فیلترهای AC
- منابع تغذیه برای تثبیت ولتاژ
- مدارهای نوسانساز و رادیویی
- ذخیرهسازی انرژی در دستگاههای الکترونیکی قابل حمل
در نتیجه، خازنها جزء کلیدی در بسیاری از فناوریهای الکترونیکی و برق هستند.
در زیر به معرفی هر نوع خازن و کاربردهای آنها میپردازم:

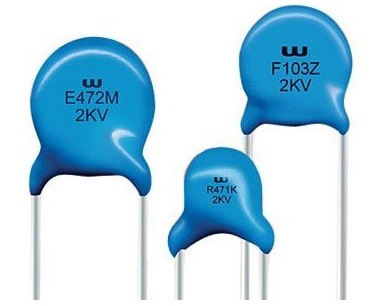

۱-خازنهای سرامیکی:
- کاربرد: این خازنها معمولاً در مدارهای فرکانس بالا و به عنوان خازنهای بایپس (bypass capacitors) استفاده میشوند. آنها دارای ظرفیت پایین و پایداری خوبی هستند.
۲- خازنهای الکترولیتی:
- کاربرد: این خازنها برای ذخیرهسازی انرژی و در مدارهای DC (جریان مستقیم) به کار میروند. آنها معمولاً در منابع تغذیه و مدارهای فیلتر استفاده میشوند.

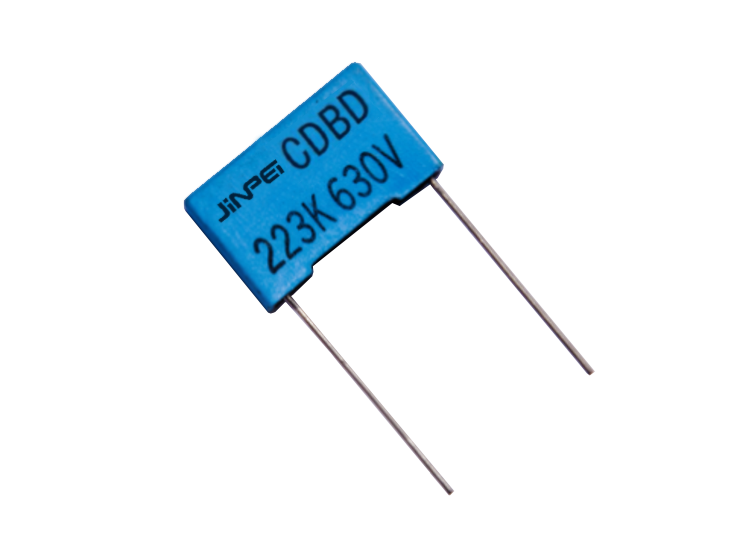

۳- خازنهای فیلم:
- کاربرد: این خازنها در مدارهای صوتی و فیلترها به کار میروند. آنها دارای پایداری و دقت بالایی هستند و معمولاً در کاربردهای حساس استفاده میشوند.

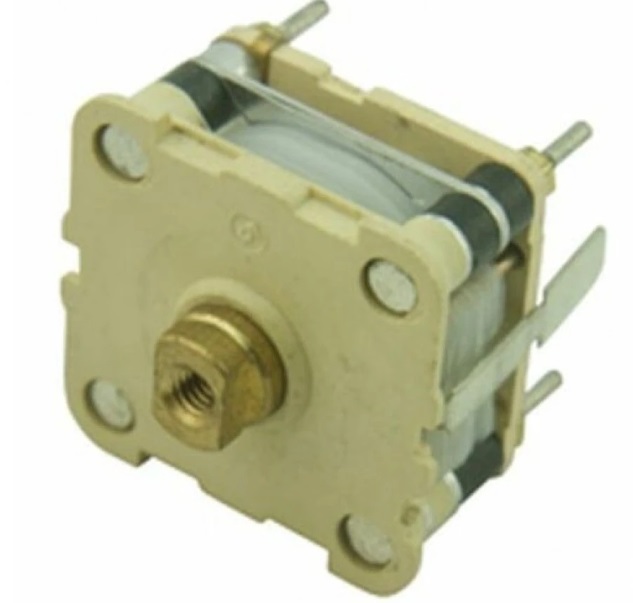

۴- خازنهای متغیر:
- کاربرد: این خازنها برای تنظیم ظرفیت در مدارهای رادیویی و فرکانسهای متغیر استفاده میشوند. آنها به کاربر اجازه میدهند تا ظرفیت خازن را به صورت دستی تغییر دهد.
۵-خازنهای تانتالیوم:
- کاربرد: این خازنها در مدارهای الکترونیکی با نیاز به ظرفیت بالا و اندازه کوچک استفاده میشوند. آنها معمولاً در دستگاههای قابل حمل و مدارهای حساس به کار میروند.
