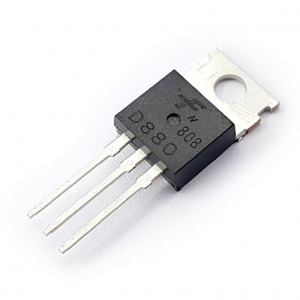

مقدمهای بر ترانزیستورها
ترانزیستورها یکی از مهمترین اجزای الکترونیک مدرن هستند و به عنوان یک کلید یا تقویتکننده در مدارهای الکترونیکی عمل میکنند. آنها میتوانند سیگنالهای الکتریکی را کنترل کرده و تقویت کنند، که باعث میشود از آنها در دستگاههای مختلف الکترونیکی استفاده شود.
1. انواع ترانزیستورها
ترانزیستورها به دو دسته اصلی تقسیم میشوند:
الف) ترانزیستورهای دوتایی (BJT):
- ساختار: از سه لایه نیمههادی (پیوند PN) تشکیل شدهاند که میتوانند از نوع NPN یا PNP باشند.
- نوع NPN: دارای دو لایه نیمههادی نوع N و یک لایه نیمههادی نوع P است. جریان از ناحیه P به N جریان مییابد.
- نوع PNP: دارای دو لایه نیمههادی نوع P و یک لایه نیمههادی نوع N است. جریانات به صورت معکوس عمل میکنند.
- کاربرد: تقویتکنندههای صوتی، سوئیچینگ و کنترل جریان.
- عملکرد:
- عملکرد BJT بر اساس کنترل جریان از طریق بیس است. در حالت NPN:
- هنگامی که یک جریان کوچک به بیس (Base) اعمال میشود، الکترونها از منتشرکننده (Emitter) به پایه (Base) حرکت میکنند.
- این حرکت الکترونها باعث میشود که در پایه، جریان ورودی (جریان بیس) به حالت اشباع برسد.
- در نتیجه، جریان قابل توجهی از کلکتور (Collector) به سمت منتشرکننده (Emitter) جاری میشود.
- در حالت PNP نیز وضعیت مشابه است، با این تفاوت که جریانهای حامل بار متفاوتند
ب) ترانزیستورهای اثر میدان (FET):
- ساختار: جریان از طریق میدان الکتریکی کنترل میشود. شامل ترانزیستورهای JFET و MOSFET است.
- JFET: برای کاربردهای با سرعت پایین، با ورودی مقاومت بالا.
- MOSFET: به دلیل سرعت بالاتری که دارند، در مدارهای دیجیتال و آنالوگ استفاده میشوند.
- کاربرد: سوئیچینگ دیجیتال، تقویتکنندههای RF و دستگاههای الکترونیکی قابل حمل.
- به طور کلی، در یک MOSFET نوع N:
- گیت (G): ولتاژ دریافت میکند.
- منبع (S): به زمین یا ولتاژ پایینتر متصل است.
- درین (D): به بار یا ولتاژ بالاتر متصل است.
- برای MOSFETهای نوع P، پایهها به صورت زیر هستند:
- گیت (G): ولتاژ دریافت میکند.
- منبع (S): به بار یا ولتاژ بالاتر متصل است.
- درین (D): به زمین یا ولتاژ پایینتر متصل است.
- عملکرد FET بر اساس ولتاژ گیت است:
- زمانی که ولتاژی به گیت اعمال میشود، یک میدان الکتریکی شکل میگیرد که باعث شکلگیری یا ناپدید شدن کانال در میان منبع و درین میشود.
- در MOSFETها، اگر ولتاژ گیت بیشتر از ولتاژ آستانه باشد، جریان بین منبع و درین جاری میشود.
2. کاربردهای ترانزیستورها
- تقویت صدا: ترانزیستورها در تقویتکنندههای صوتی برای افزایش سیگنالهای صوتی استفاده میشوند.
- سوئیچینگ: به عنوان کلیدهای الکتریکی در مدارها عمل میکنند.
- مدارهای دیجیتال: هسته طراحی مدارهای منطقی و میکروکنترلرها هستند.
- مدارهای RF: در ارتباطات بیسیم و تلویزیون استفاده میشوند.
انتخاب ترانزیستور مناسب برای یک مدار الکترونیکی نیازمند در نظر گرفتن چندین فاکتور مهم است. در زیر به مراحل و نکات کلیدی در انتخاب ترانزیستور مناسب برای مدار پرداخته شده است:
1. تعریف نیازها و مشخصات مدار
قبل از هر چیز، باید مشخص کنید که ترانزیستور در چه نوع مداری قرار خواهد گرفت و چه وظایفی را باید انجام دهد. نکات زیر را در نظر بگیرید:
- نوع عملکرد: آیا ترانزیستور به عنوان تقویتکننده، سوئیچ، یا مدار منطقی عمل میکند؟
- نوع سیگنال: سیگنال ورودی آنالوگ یا دیجیتال است؟ آیا سیگنال با فرکانس بالا یا پایین کار میکند؟
- جریان و ولتاژ مورد نیاز: حداکثر جریان و ولتاژ کاری مدار را مشخص کنید.
2. انتخاب نوع ترانزیستور
با توجه به نوع عملکرد و سیگنال، میتوانید نوع مناسب ترانزیستور را انتخاب کنید:
- BJT (ترانزیستور دوتایی): برای تقویت صدا و کاربردهای آنالوگ.
- FET (ترانزیستور اثر میدان): برای مدارات دیجیتال و سرعتهای بالاتر، به ویژه MOSFETها برای کاربردهای سوئیچینگ.
3. بررسی مشخصات الکتریکی ترانزیستور
باید مندبههای محفوظات و مقدار دیودها، ولتاژها و جریانات را بررسی کنید:
- حداکثر جریان (I_C یا I_D): حداکثر جریانی که ترانزیستور میتواند تحمل کند.
- حداکثر ولتاژ (V_CE یا V_DS): باید مطمئن شوید که ترانزیستور توانایی تحمل ولتاژ کلکتور-امتر یا درین-سورس را دارد.
- بهره (Gain): به نسبت جریان ورودی به جریان خروجی توجه داشته باشید، به ویژه برای BJT ها (β).
4. بررسی دما و دماهای کاری
ترانزیستورها دارای ضریب دما هستند که مشخص میکند چگونه در دماهای مختلف عمل میکنند. درنتیجه، دماهای کاری مدار خود را در نظر بگیرید تا از سوختن یا خراب شدن ترانزیستور جلوگیری شود.
5. فرکانس عملیاتی
اگر ترانزیستور در مداری با فرکانس بالا مورد نیاز است، باید اطمینان حاصل کنید که ترانزیستور انتخابی قادر به کار در آن فرکانس بدون کاهش بهره یا عملکرد مطلوب است.
6. نوع بستهبندی (Package Type)
بستهبندی ترانزیستور ممکن است روی نحوه نصب و طراحی مدار تأثیر بگذارد. بستهبندیهای مختلف مانند توکار (Through-hole) یا SMD (Surface Mount Device) ممکن است مناسبتر باشند.
7. ملاحظات اقتصادی و در دسترس بودن
ترانزیستورهای مختلف ممکن است در قیمت و در دسترس بودن متفاوت باشند. قبل از خرید، قیمتها و موجودی را بررسی کنید.
برای محاسبه جریان مورد نیاز برای راهاندازی یک ترانزیستور، ابتدا باید مشخص کنید که چه نوع ترانزیستوری مد نظر است: ترانزیستور دوتایی (BJT) یا ترانزیستور اثر میدان (FET). در ادامه، روش محاسبه جریان مورد نیاز برای هر نوع ترانزیستور توضیح داده میشود.
1. محاسبه جریان برای ترانزیستور دوتایی (BJT)
در ترانزیستور دوتایی، جریان کلکتور (IC) و جریان بیس (IB) با توجه به بهره ترانزیستور (β) (که نسبت IC به IB است) محاسبه میشود:
اگر بخواهیم یک جریان کلکتور مشخص (IC) داشته باشیم، میتوان از فرمول زیر برای محاسبه جریان بیس استفاده کرد:
ملاحظات:
- حتماً β را از مشخصات ترانزیستور که در دیتاشیت موجود است، بدست آورید.
- برای راهاندازی مناسب، معمولاً میتوانید به طور conservatively از β میانگین استفاده کنید و همچنین یک ضریب ایمنی در نظر بگیرید.
2. محاسبه جریان برای ترانزیستور اثر میدان (FET)
برای FETها، به ویژه MOSFETها، جریان گیت (IG) معمولاً بسیار کم است و میتوان آن را تقریباً صفر در نظر گرفت، زیرا MOSFETها به صورت ولتاژی کنترل میشوند. بنابراین:
IG≈0
بهعلاوه، برای تعیین ولتاژ گیت (VGS) که به روشن کردن ترانزیستور کمک میکند، از مشخصات ترانزیستور استفاده میکنیم:
محاسبه جریان در مدی منطقی:
برای FETها، اگر بخواهید جریان درین (ID) را محاسبه کنید، میتوانید از معادله زیر استفاده کنید:
که در آن:
- k ضریب ترانزیستور است (وابسته به مساحت و نوع ترانزیستور).
- vth ولتاژ آستانه است.
3. نمونه محاسبه
برای یک BJT:
اگر یک ترانزیستور BJT دارید که مشخصات زیر را دارد:
- IC=100mA
- β=100
محاسبه IB:
برای راهاندازی صحیح میتوانید از 1.5 mA یا حتی 2 mA استفاده کنید تا از روشن شدن ترانزیستور اطمینان حاصل کنید.
چند نمونه از مدارهایی که از ترانزیستورها استفاده میکنند :
1. مدار تقویتکننده (Amplifier Circuit)
نوع: تقویتکننده عملیاتی
- شرح: در این مدار، یک ترانزیستور BJT یا FET به عنوان تقویتکننده سیگنال استفاده میشود. این مدار معمولاً برای تقویت سیگنالهای صوتی یا الکترونیکی ضعیف به کار میرود.
2. مدار سوئیچینگ (Switching Circuit)
نوع: سوئیچینگ با ترانزیستور
- شرح: در این مدار، ترانزیستور به عنوان سوئیچ برای کنترل روشن و خاموش کردن بارها (مثل موتورها یا LEDها) استفاده میشود. با اعمال یک سیگنال به بیس (برای BJT) یا گیت (برای FET) ترانزیستور، میتوان بار را روشن یا خاموش کرد.
3. مدار نوسانساز (Oscillator Circuit)
نوع: نوسانساز ماکل (Colpitts Oscillator)
- شرح: در این مدار، یک ترانزیستور به عنوان تقویتکننده و همچنین عنصر نوسانساز برای تولید سیگنالهایی با فرکانس مشخص عمل میکند. این نوع مدار برای تولید سیگنالهای RF یا سیگنالهای صوتی کاربرد دارد.
4. مدار فیلتر (Filter Circuit)
نوع: فیلتر فعال
- شرح: در این مدار، ترانزیستور به عنوان یک تقویتکننده اپلیکیشن (اجرا) میتواند به فیلتر کردن سیگنالهای مشخص کمک کند. این فیلترها معمولاً برای حذف نویز یا جداسازی فرکانس خاصی از سیگنالهای ورودی استفاده میشوند.
5. مدار تقویتکننده صوتی (Audio Amplifier Circuit)
نوع: تقویتکننده صدای کوچک
- شرح: در این مدار، ترانزیستور BJT یا MOSFET برای تقویت سیگنالهای صوتی از منبع صوتی (مثل میکروفن) استفاده میشود. این مدار معمولاً در سیستمهای صوتی خانگی یا پخشکنندههای صوتی استفاده میشود.
6. مدار سنسور (Sensor Circuit)
نوع: مدار حسگر حرکتی
- شرح: در این مدار، ترانزیستور به عنوان یک بخش منطقی برای پردازش سیگنالهای دریافتی از سنسور حرکتی عمل میکند. این نوع مدار میتواند برای روشن کردن چراغها زمانی که حرکتی شناسایی شود، استفاده شود.
7. مدار رگولاتور ولتاژ (Voltage Regulator Circuit)
نوع: رگولاتور ولتاژ خطی
- شرح: در این مدار، ترانزیستور در نقش یک تقویتکننده خطی عمل میکند تا ولتاژ خروجی ثابتی را از ولتاژ ورودی متغیر فراهم کند. این رگولاتورها معمولاً برای تأمین ولتاژ ثابت در مدارهای حساس به کار میروند.
این مدارها تنها بخشی از کاربردهای ترانزیستورها هستند. با توجه به تکنولوژیهای مختلف و انواع ترانزیستورها، مدارهای مختلفی میتوان طراحی کرد که هر یک ویژگیهای خاص خود را دارند.
