آیسی LM324 یک مبدل عملیاتی (Operational Amplifier) برجسته است که در بسیاری از مدارهای الکترونیکی به کار میرود. در اینجا به توضیح مشخصات و کاربردهای آن میپردازم:
مشخصات فنی LM324
- تعداد مبدلهای عملیاتی: LM324 شامل چهار آمپلیفایر عملیاتی در یک بسته است، که این ویژگی آن را برای طراحیهای مختلف بسیار مفید میسازد.
- منبع تغذیه: این آیسی معمولاً با ولتاژهای منبع تغذیه Single Supply و یا Dual Supply (معمولاً از 3V تا 32V) کار میکند.
- حداکثر ولتاژ خروجی: ولتاژ خروجی LM324 به نزدیک به ولتاژ منبع تغذیه (بسته به بار) میرسد و میتواند بارهایی با امپدانس پایین را مدیریت کند.
- فرکانس برش: LM324 دارای فرکانس برش (Gain Bandwidth Product) حدود 1 MHz است، که به معنای این است که میتواند سیگنالهای با سرعت کم تا متوسط را پردازش کند.
- خروجی کم قدرت: خروجی آن معمولاً در حالت کمقدرت (Low Output) در حدود 20-40 mV از زمین است که آن را برای طراحیهای حقیقی بسیار مطلوب میسازد.
مزایا
- هزینه پایین: LM324 معمولاً در مقایسه با دیگر آمپلیفایرها قیمت پایینی دارد.
- قابلیت کار با ولتاژهای وسیع: میتواند با ولتاژهای منبع تغذیه متفاوت کار کند.
- داخلی و جمع و جور: با داشتن چهار آمپلیفایر در یک بسته، طراحی مدارات را ساده میکند.
معایب
- سرعت پایین: در مقایسه با برخی از آمپلیفایرهای عملیاتی دیگر، سرعت و فرکانس برش آن کمتر است.
- محدودیت در بار پایین: نمیتواند بارهای بسیار کمامپدانس را به خوبی کنترل کند.
انواع LM324
- LM324N:
- این نسخه معمولی LM324 است و در بستههای DIP (Dual In-line Package) عرضه میشود.
- LM324D:
- این نسخه در بسته SMD (Surface Mount Device) طراحی شده است و برای کاربردهای مدرن و با چگالی بالا مورد استفاده قرار میگیرد.
- LM324A:
- نسخهی با دقت بالاتر از LM324 که دارای عملکرد بهتری در ولتاژهای ورودی و خروجی است.
- LM324M:
- نسخهای با اندازه کوچک که برای کاربردهای خاص و در مدارهای الکترونیکی با فضای محدود طراحی شده است.
کاربردهای LM324
آیسی LM324 به دلیل ویژگیهای خود در بسیاری از مدارهای الکترونیکی به کار میرود، از جمله:
- مدارهای تقویت کننده:
- برای تقویت سیگنالهای آنالوگ ضعیف.
- فیلترهای آنالوگ:
- طراحی فیلترهای پایینگذر، بالاگذر و باندپاس.
- مقایسهگرها:

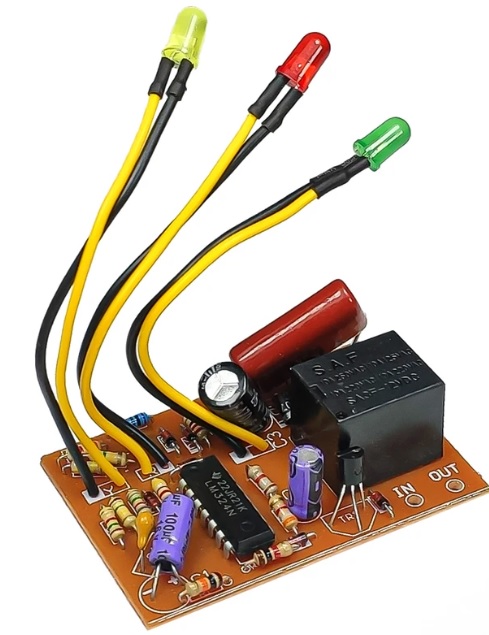

- به عنوان مقایسهگر ولتاژ برای مقایسه ولتاژهای مختلف از این خاصیت در مدار های محافظ برق استفاده میشود .
- مدارهای سیگنالسنجی:
- برای پردازش سیگنالهای ورودی از سنسورها و دستگاههای اندازهگیری.
- مدارهای کنترل بازخورد:
- در سیستمهای کنترل و تنظیم ولتاژ.
- تقویتکنندههای صوتی:
- در کاربردهای صوتی و موسیقی برای تقویت سیگنالهای صوتی.
- مدارهای ADC و DAC:
- در طراحی مدارهای تبدیل آنالوگ به دیجیتال و دیجیتال به آنالوگ.
