آیسی 555 یک تراشه محبوب و بسیار کاربردی در الکترونیک است که بهمنظور ایجاد نوسانات و سیگنالهای PWM (مدولاسیون عرض پالس) طراحی شده است. این تراشه در سال 1972 معرفی شد و به دلیل ویژگیهای خاص خود، همچنان مورد استفاده قرار میگیرد.
ویژگیها و کاربردهای اصلی آیسی 555:
- عملکرد:
- میتواند به عنوان تایمر، نوسانساز، یا مقایسهکننده استفاده شود.
- به دو حالت اصلی میتواند عمل کند: حالت یکشات (Monostable) و حالت دوشات (Astable).
- حالتهای عملکرد:
- حالت یکشات: در این حالت، با ورودی یک پالس، آیسی 555 یک پالس خروجی با مدت زمان مشخص تولید میکند. این حالت معمولاً برای زمانسنجیها و تأخیرها استفاده میشود.
- حالت دوشات: در این حالت، آیسی 555 بهطور مکرر پالسهای خروجی تولید میکند و میتواند به عنوان نوسانساز استفاده شود. این حالت برای تولید سیگنالهای متناوب و مدولاسیون عرض پالس بهکار میرود.
- اجزا داخلی:
- شامل دو مقایسهگر، یک Flip-Flop، و یک مدار لودینگ است.
- ورودیهای آن بهصورت جداگانه برای سطوح ولتاژ مختلف طراحی شدهاند که امکان کنترل دقیق سیگنال خروجی را فراهم میکنند.
- کاربردها:
- در ساخت مدارهای نوسانزای صوتی، مدولاتورهای PWM، تایمرهای الکترونیکی، و مدارهای کنترل روشنایی و موتورها.
- همچنین در رباتیک، سنسورهای حرکتی، و بسیاری از پروژههای آموزشی و DIY استفاده میشود.
- آسانی استفاده:
- آیسی 555 به راحتی در دسترس است و میتوان آن را در بردهای مختلف و بهراحتی بر روی بردهای آزمایشی نصب کرد.
- مدارهای مربوطه به آن نیز معمولاً ساده و قابل فهم هستند.
بهطور کلی، آیسی 555 یکی از اجزای پایهای در الکترونیک بهشمار میرود که استفادههای متنوع و زیادی دارد و در طراحیهای مختلف الکتریکی و الکترونیکی بهکار گرفته میشود.
آیسی 555 به خاطر ویژگیهای کاربردیاش، در انواع مدارها استفاده میشود. در زیر به چند نمونه از مدارهایی که این آیسی در آنها به کار میرود اشاره میکنم:

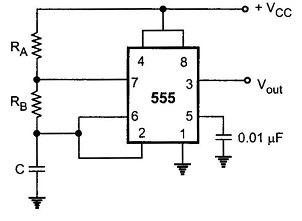

1. مدار نوسانساز (Astable Multivibrator)
در این مدار، آیسی 555 بهصورت نوسانساز عمل میکند و پالسهای متناوب با فرکانس مشخص تولید میکند. این مدار معمولاً برای تولید سیگنالهای PWM یا سیگنالهای صوتی استفاده میشود.
اجزای اصلی مدار:
- دو مقاومت (R1 و R2)
- یک خازن (C1)

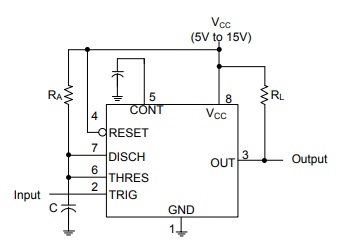

2. مدار تایمر (Monostable Multivibrator)
در این مدار، آیسی 555 بهعنوان تایمر عمل میکند و یک پالس خروجی با مدت زمان مشخص تولید میکند. با ورود یک پالس به ورودی، میتوان یک پالس خروجی با طول معین ایجاد کرد.
اجزای اصلی مدار:
- مقاومت (R)
- خازن (C)
- ورودی Trigger
3. مدار کنترل روشنایی LED
این مدار با استفاده از آیسی 555 برای کنترل روشن بودن و خاموش بودن LED به کار میرود. میتوان مدت زمان روشن و خاموش شدن LED را تنظیم کرد.
اجزای اصلی مدار:
- مقاومت و خازن برای تنظیم زمان
- LED و مقاومت محدودکننده
- ترانزیستور
- مقاومت متغییر
4. مدار کنترل سرعت موتورها
آیسی 555 میتواند بهعنوان مدولاتور عرض پالس (PWM) برای کنترل سرعت موتورهای DC استفاده شود. با تنظیم فرکانس و دقت سیگنال PWM، میتوان سرعت موتور را تغییر داد.
5. سنسور حرکتی
آیسی 555 میتواند در مدارهای حسگر حرکتی بهکار رود تا با تشخیص حرکت، پالسهایی تولید کند که میتواند منجر به روشن شدن یک زنگ، چراغ، یا سیستم امنیتی شود.
6. پالس متر
این مدار میتواند برای شمارش پالسها و اندازهگیری فرکانس یک سیگنال ورودی استفاده شود. آیسی 555 در این حالت بهعنوان مقایسهکننده و تایمر عمل میکند.
برخی از مشخصات کلیدی شامل تحمل ولتاژ، جریان و میزان مقاومت :
تحمل ولتاژ (Supply Voltage)
- ولتاژ تغذیه: معمولاً بین 4.5 تا 15 ولت.
- حداکثر ولتاژ تغذیه ممکن است تا 18 ولت باشد، اما برای اطمینان از عملکرد صحیح، بهتر است از محدوده 4.5 تا 15 ولت استفاده شود.
جریان (Output Current)
- حداکثر جریان خروجی: حدود 200 میلیآمپر (mA).
- این مقدار نشان میدهد که آیسی 555 میتواند تا 200 میلیآمپر از بارهای مختلف را بهعنوان خروجی تأمین کند.
مقاومت داخلی
- ایسی 555 دارای یک مقاومت داخلی است که به صورت تقریبی 5 مگا اهم بین پایانههای 7 (Discharge) و 8 (Vcc) وجود دارد. این مقاومت به فراهم آوردن راهحل دقیق در طراحی مدار کمک میکند.
تحمل دما
- دامنه دمای کاری: معمولاً بین -55 تا +125 درجه سلسیوس برای نسخههای صنعتی (مثل NE555) و 0 تا +70 درجه سلسیوس برای نسخههای تجاری (مثل LM555).به همین دلیل، برای انتخاب آیسی 555 مناسب برای کاربرد خاص خود، باید به دمای محیط و نیازهای کاربردی توجه کنید. اگر آیسی در شرایط سختتر و دماهای بالاتر استفاده شود، بهتر است از نسخههای صنعتی آن استفاده کنید تا اطمینان حاصل شود که محدوده دما را به خوبی تحمل میکند.
