دیود

دیود یک نیمه‌هادی است که جریان الکتریسیته را در یک جهت عبور می‌دهد و از عبور آن در جهت معکوس جلوگیری می‌کند. این ویژگی به دیود اجازه می‌دهد تا به عنوان یک سوئیچ یا یک یکسو کننده در مدارهای الکتریکی عمل کند.

ساختار دیود:

دیود معمولاً از دو نوع نیمه‌هادی تشکیل شده است: نوع N (دارای الکترون‌های آزاد بیشتر) و نوع P (دارای حفره‌های بیشتر). هنگامی که این دو نوع نیمه‌هادی به هم متصل می‌شوند، یک منطقه چگالی بار به نام “مرز P-N” ایجاد می‌شود.

نحوه کار دیود:

1. جریان مستقیم (Forward Bias): هنگامی که ولتاژ مثبت به سمت پایانه P و ولتاژ منفی به سمت پایانه N اعمال می‌شود، دیود به حالت هدایت وارد شده و جریان الکتریسیته از دیود عبور می‌کند.
2. جریان معکوس (Reverse Bias): اگر ولتاژ طوری اعمال شود که پایانه N مثبت و پایانه P منفی باشد، دیود به حالت قطع می‌رود و جریان عبور نخواهد کرد (به جز در شرایط خاص و تحت ولتاژ معکوس زیاد).

کاربردهای دیود:

• یکسوکننده‌ها: تبدیل AC به DC
• حفاظت از مدار: جلوگیری از ورود جریان معکوس
• مدارات نوسان‌سازی
• LED (دیود ساطع کننده نور) و بسیاری از کاربردهای دیگر

1. معادله Shockley برای دیود:

دیود را می‌توان به کمک معادله Shockley توصیف کرد که به صورت زیر است:

که در این فرمول:

• I: جریان عبوری از دیود
• Is​: جریان اشباع معکوس (جریان عبور در حالت معکوس و در دماهای بالا)
• q: بار الکتریکی یک الکترون (^-19 10*1.602 کولن)
• V: ولتاژ اعمال شده به دیود
• k: ثابت بولتزمن ( کلوین بر ژول^{K = 1.38 * 10-23})
• T: دمای مطلق (در کلوین)23)

2. تحلیل جریان:

• در حالت مستقیم (Forward Bias)، وقتی که ولتاژ مثبت به دیود اعمال می‌شود، جریان افزایش می‌یابد و می‌توان آن را به صورت نمایی برحسب ولتاژ توصیف کرد.
• در حالت معکوس (Reverse Bias)، جریان به صورت تقریباً ثابت و برابر با (منفی جریان اشباع) باقی می‌ماند.

3. مشخصه ولتاژ-جریان:

ویژگی‌های ولتاژ-جریان دیود در یک نمودار نمایی قابل مشاهده است. با افزایش ولتاژ مستقیم، جریان به طور نمایی افزایش می‌یابد. در حالت معکوس، جریانی کوچک (معمولاً در حدود میکروآمپر) وجود دارد.

4. پارامترهای مهم:

• جریان اشباع : معمولاً بستگی به نوع مواد نیمه‌هادی دارد و تغییرات دما را نیز تحت تأثیر قرار می‌دهد.
• شکست ولتاژی: دیودها معمولاً یک ولتاژ شکست دارند که پس از آن، جریان به طور ناگهانی افزایش می‌یابد. این حالت در دیودهای زنشنی و سایر دیودهای متفاوت متفاوت است.
• اثر دما :افزایش دما می‌تواند موجب افزایش جریان اشباع و تأثیر بر خاصیت مواد دیود شود. بنابراین، در طراحی مدارها، دما یکی از عوامل مهم در محاسبات تئوری دیود است.

دیودها انواع مختلفی دارند که هر یک از آنها ویژگی‌ها و کاربردهای خاص خود را دارند. در زیر به برخی از مهم‌ترین انواع دیودها و کاربردهای آنها اشاره می‌شود:

1. دیود سیلیکن (Silicon Diode)

• شرح: رایج‌ترین نوع دیود که معمولاً در مدارهای الکترونیکی استفاده می‌شود.
• کاربرد: یکسوکننده در منابع تغذیه، شناسایی و جلوگیری از جریان معکوس.
  •

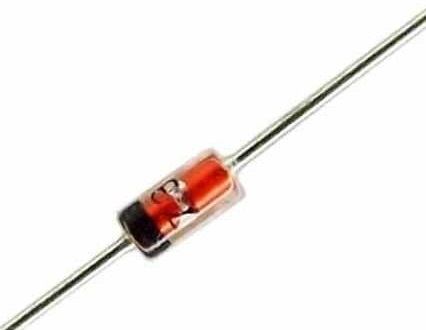

2. دیود زنر (Zener Diode)

• شرح: دیودی که در حالت معکوس طراحی شده تا ولتاژ مشخصی را حفظ کند.
• کاربرد: تثبیت ولتاژ و حفاظت مدارها در برابر ولتاژهای بالا.
  •

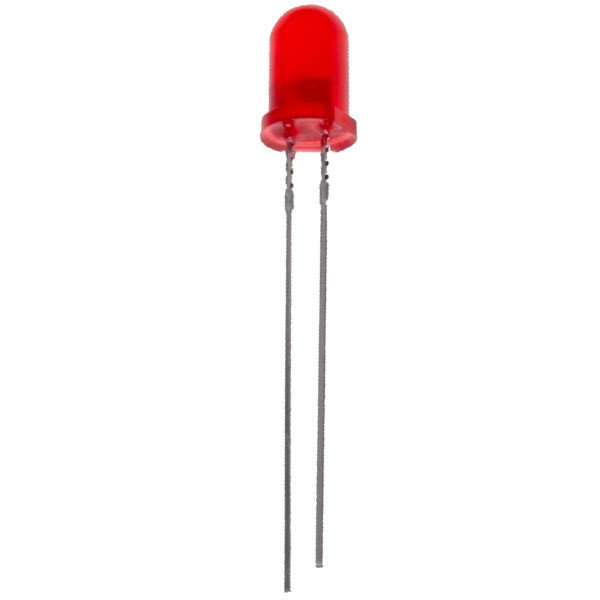

3. دیود LED (Light Emitting Diode)

• شرح: دیودی که با عبور جریان الکتریکی نور ساطع می‌کند.
• کاربرد: نورپردازی، نمایشگرها و وسایل الکترونیکی.
  •

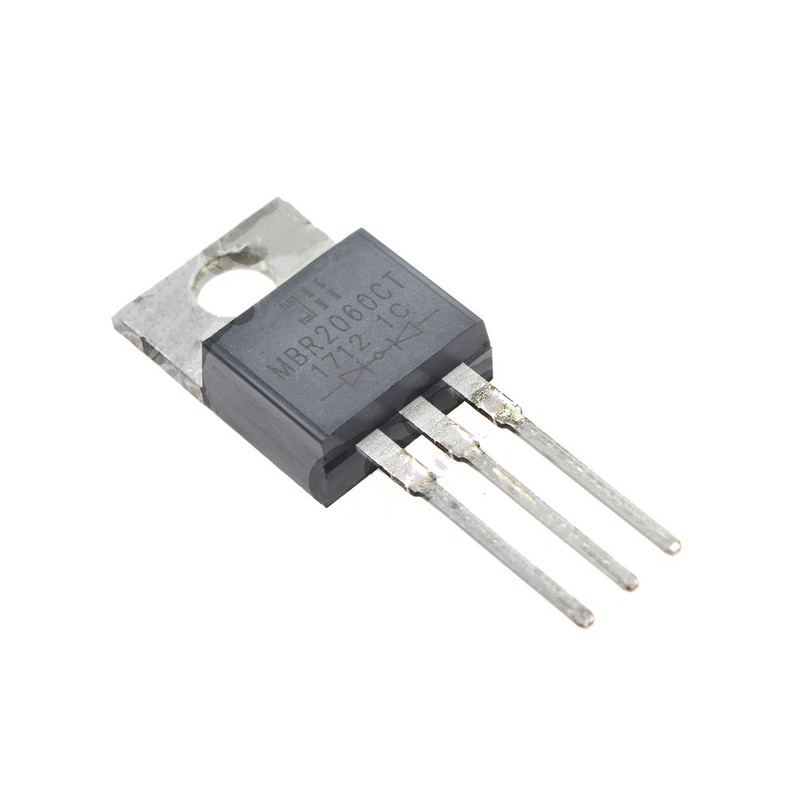

4. دیود شاتکی (Schottky Diode)

• شرح: دیودی با ولتاژ پیش‌رانش کمتر و زمان پاسخ‌گویی سریع.
• کاربرد: یکسوکنندگی در مدارهای فرکانس بالا و کاربردهای RF.
  •

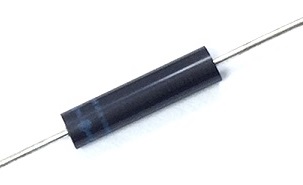

5. دیود ری اکتیفایر (Rectifier Diode)

• شرح: دیودهایی که به منظور تبدیل جریان AC به DC طراحی شده‌اند.
• کاربرد: یکسوکننده در منابع تغذیه و تبدیل ولتاژ.
  •

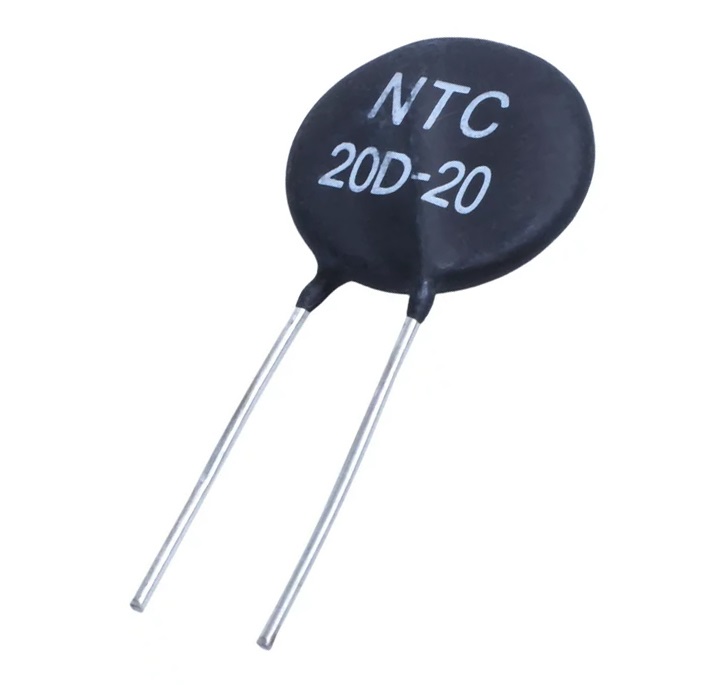

6. دیود ترمیستور (Thermistor Diode)

• شرح: دیودی که حساس به دما است و می‌تواند مقاومت خود را با تغییر دما تغییر دهد.
• کاربرد: سنسورهای دما و کنترل دما در مدارها.
  •

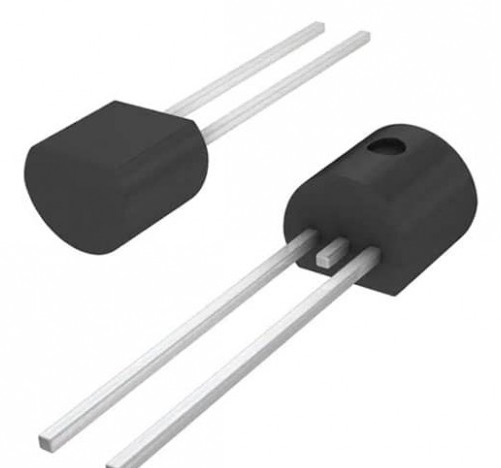

7. دیود با فرکانس بالا (High-Frequency Diode)

• شرح: دیودهایی که برای کار با فرکانس‌های بالا طراحی شده‌اند.
• کاربرد: کاربرد در مخابرات و سیستم‌های RF.
  •

8. دیود وارکتور (Varicap Diode یا Varactor)

• شرح: دیودی که به عنوان خازن متغیر عمل می‌کند و بسته به ولتاژ عملکردش تغییر می‌کند.
• کاربرد: در مدارات تلسکوپی و تنظیم فرکانس.
  •

9. دیود فوتوکاتالیزور (Photodiode)

• شرح: دیودی که با جذب نور تولید جریان می‌کند.
• کاربرد: سنسورهای نوری و ارتباطات نوری.
  •

پل دیود

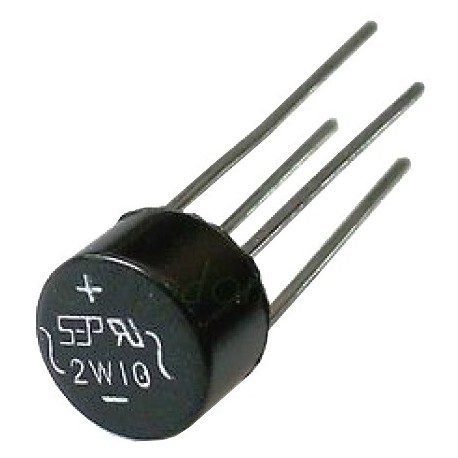

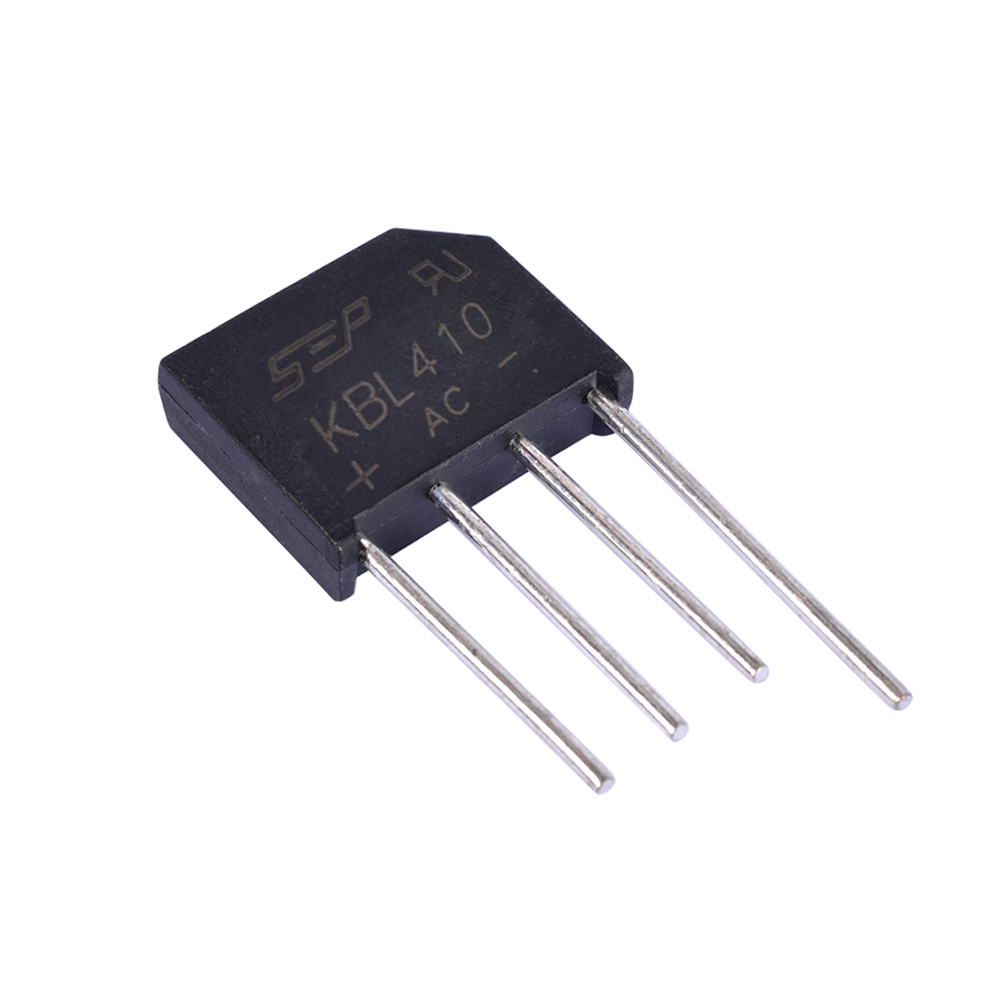

پل دیود یا یکسوساز پل دیودی مداری است که برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) استفاده می‌شود. این مدار معمولاً از چهار دیود تشکیل شده است که به صورت پل به هم متصل شده‌اند تا جریان متناوب را به جریان مستقیم تبدیل کنند.

انواع پل دیود

1. پل دیود تک فاز: این نوع پل دیود برای منابع تغذیه تک فاز استفاده می‌شود و در بسیاری از کاربردهای خانگی و صنعتی رایج است.
2. پل دیود سه فاز: این نوع برای منابع تغذیه سه فاز استفاده می‌شود و معمولاً در محیط‌های صنعتی کاربرد دارد.
3. پل دیود کنترل نشده: این نوع پل دیود فقط از دیودها تشکیل شده و هیچ قطعه اضافی برای تنظیم ولتاژ یا جریان ندارد. این نوع در منابع تغذیه ثابت استفاده می‌شود.
4. پل دیود کنترل شده: این نوع پل دیود شامل قطعات اضافی مانند تریستورها برای کنترل ولتاژ و جریان است.
   •
